Disseny industrial: programari onshape#
Pàgina en desenvolupament
Encara estem treballant en aquest document.
Esperem oferir-vos properament el seu contingut.
Disculpeu les molèsties.
El programari en linia onshape és gratuït per professors i estudiants, només cal registrar un compte educatiu. També és gratuït per projectes personals, molt interessant pels makers, però en aquest cas els fitxers són sempre públics.
Es una eina molt potent: una vegada dissenyada la peça 3D pots generar vistes, planols d’acoblament, fins-i-tot simulacions del moviment i de la física implicada: deformacions, esforços, moments …
A YouTube trobareu molt videos explicatius, i com aconseguir resultats espectaculars:
Show code cell source
%%html
<iframe width="560" height="315" src="https://www.youtube.com/embed/hf9sIPvQ01M?si=DtNpkTCL8QldBFKp&start=1586" title="YouTube video player" frameborder="0" allow="accelerometer; autoplay; clipboard-write; encrypted-media; gyroscope; picture-in-picture; web-share" allowfullscreen></iframe>
Disseny 3D#
Al canal Aprende Diseño 3D trobareu molts exemples de dissenys de peces amb aquest programa:
Show code cell source
from IPython.display import YouTubeVideo
YouTubeVideo('R8A5c3kcfwY')

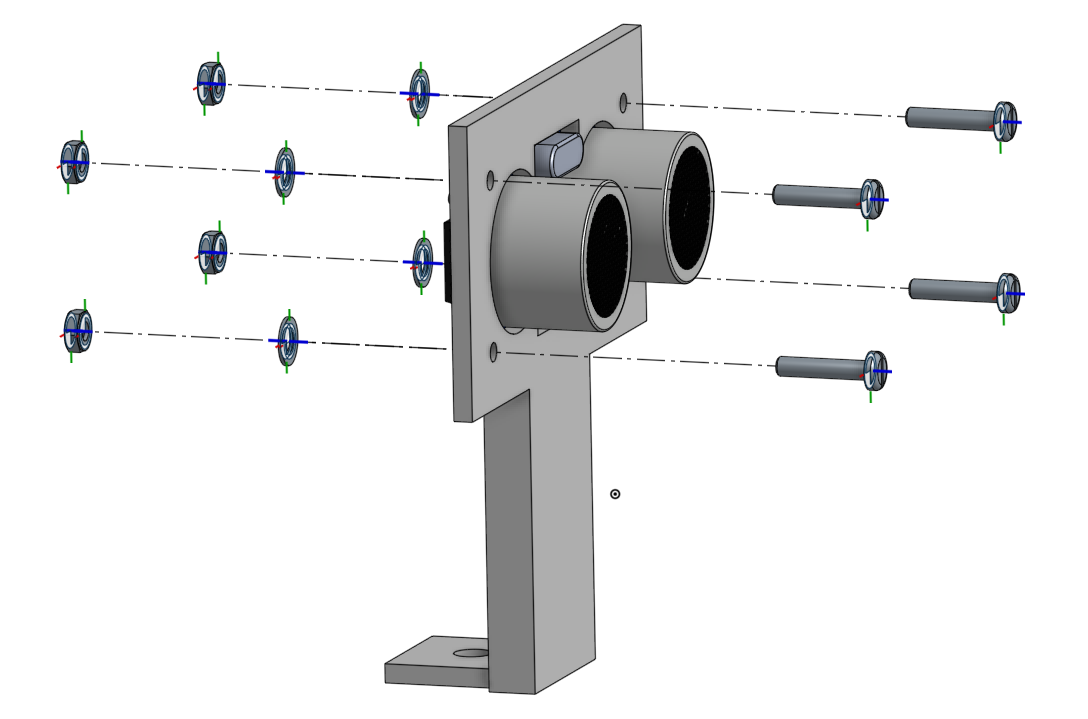

Acoblament de peces#
Al canal de angelsky2012 trobareu uns tutorials temàtics breus i molt interessants:
Show code cell source
from IPython.display import YouTubeVideo
YouTubeVideo('G9QQnY7m6Ds')
Generació de fitxers STL per a impressores 3D#
Al canal Aprende a diseñar con Laura trobareu respostes molt concretes, com ara aquest video on explicar com exportar peces amb format STL:
Show code cell source
from IPython.display import YouTubeVideo
YouTubeVideo('rmrSVh-d0d4')

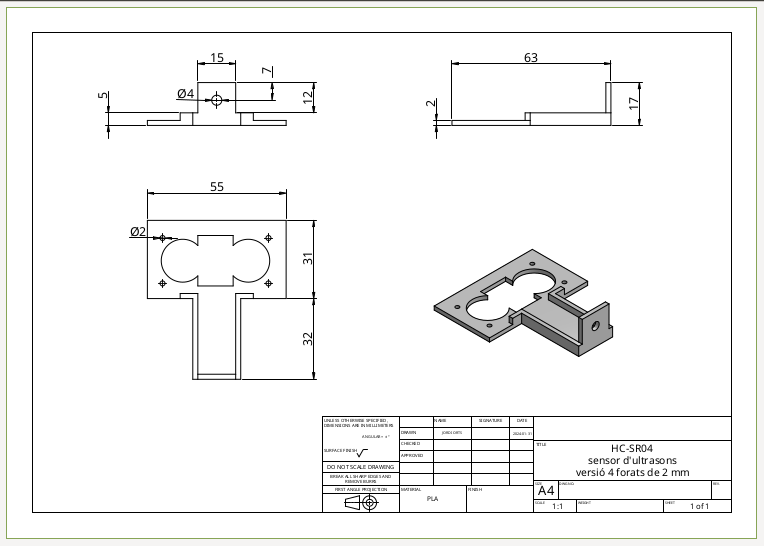

Generació automàtica de vistes acotades#
Al canal Modelado 3D es treballen temes avançats de vistes i talls, com ara aquest on explica com generar vistes automàticament a partir d’una peça:
Show code cell source
from IPython.display import YouTubeVideo
YouTubeVideo('cqZ4RhwO95o')
Biblioteca d’elements d’unió normalitzats#
onshape té una amplia biblioteca de cargols, femelles, volanderes … També podeu fer servir dissenys públics d’altres usuaris de onshape. Aquest vídeo que mostra com accedir-hi és del mateix autor que el del Curs complet Garra Robótica , on explica modelat d’engranatges, animacions com la del principi d’aquest tema …
Show code cell source
from IPython.display import YouTubeVideo
YouTubeVideo('we4GkiBdPl4')
Importació d’arxius OpenSCAD#
Podeu importar tots els dissenys 3D que tingueu fets amb OpenSCAD (i també amb BlocksCAD) amb aquesta recepta:
Elimineu de l’arxiu OpenSCAD els paràmetres $fn= que no siguin necessaris. Es a dir, si fas servir un $fn=4 per convertir un con en una piràmide, to correcte. Però si tens un $fn=92 per definir millor un cilindre, aquest el treus. El resultat final a onshape serà infinitament més ràpid i millor sense aquest paràmetre.
Des de OpenSCAD exportes el disseny amb format CSG.
Amb el programari FreeCAD importes el fitxer CSG i l’exportes amb format STEP.
Aquest fitxer STEP ja el pots pujar a onshape on podràs donar nova vida al teu disseny.
